ユニフォーム・ラックス粒子 Uniform Latex Particles by Seradyn, Magsphere.

□　トップページへ戻る

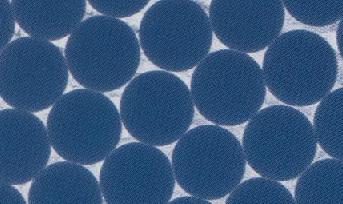

Seradyn Polystyrene Microparticles are uniform, colloidally stable, monodisperse spheres made by the free radical emulsion polymerization of styrene. Colloidal stability, defined as maintaining separate particles, requires a minimum amount of negative surface carge. Negative charge supplies a repulsive electrostatic force to counteract the inherent attractive van der Waal's force. The Negative charge arises from sulfate groups, which terminate the polymer chains, and adsorbed surfactant from the polymerization process. Emulsion polymerization yields particles composed of high molecular weight polystyrene chains. The microparticles consequently have excellent physical integrity and no fines(particle fragments).

The particles are normally supplied at a nominal 10% solids after dilution with deionized water from the original polymerization mixture. The 10% suspension will contain approximate percentage:

1. Microparticles 10%
2. Inorganic salts 〜0.05%
3. Soluble polymer 〜0.05%
4. Free detergent <0.15%
5. Water 〜90%

Seradyn manufactures microparticles under strict quality control and GMP guidelines in our FDA registered, ISO-9001 certified facility.

The Particles for

1947年米国ダウケミカル社によって開発されたユニフォーム・ラテックス・パーティクルスは、その均一性・高品質によって医薬分野から一般産業分野まで多くの分野で使用されてきました。　1983年セラダイン社がダウ社のこの部門を受け継ぎ、診断薬市場を中心に幅広くユニフォーム・ラテックス・パーティクルスの販売・開発活動に従事してきました。　今、セラダイン社は多様化する市場のニーズに見合った粒子を皆様にお届け出きる様に、ダウケミカル社の高分子合成技術にその後セラダイン社独自の重合技術を加え、常に未来を見つめ高性能のラテックス粒子の開発に努力を重ねています。

セラダイン社製粒子の特長
用途及び応用例
ラテックス粒子の在庫リスト
  • Seradyn社
  • Magsphere社

セラダイン社製粒子の特長

粒子製造：

多くの粒子は乳化重合により製造されます。　経験豊富なスペシャリストが、厳しいGMPプロセスコントロールの下でのFDA認可工場において製品開発に携わっています。　その結果製品毎に完全に管理され、モノマー組成・表面官能基・カラー等ユーザーのニーズに合った優れた粒子を製造しております。

これらの要素について他社の粒子と比較してください・・・・・

粒子の種類：

PS　Polystyrene

ポリマー組成　 温度（℃）　 密度（ｇ／ｃｃ）　 屈折率　　 波長（Å）
ポリスチレン ２５ １．０５ １．５９０５ ５８９２．６

Polystyrene(PS) microparticles can be used direct from the bottle, without any precleaning, for most applications. Seradyn production does not utilize common surfactants (like SDS, Tween 20, Triton X-100) that can interfere with protein binding to particle surfaces. Our proprietary anionic furfactant does not interfere with the binding of proteins nor cause proteins to desorb from microparticle surfaces.

Our seeded emulsion polymerization process produces particles of high molecular weight. This insures particle stability and rigidity. Polystyrene surfaces are very hydrophobic and adsorb proteins almost instantaneously. Microparticles have been optimized for maximum reactivity in many diagonostic applications.

各種用途に対応して０．０２−５0µｍまで広範囲な粒径を持っています。　表面にサルフェート基（200Å2−900Å2／SO4)を有する最も標準的な粒子です。　遊離界面活性剤が少なく表面張力が高くなるよう調整されています。　下記のテーブルよりサイズをお選び下さい。

CM　Carboxylate-modified

Studies at Seradyn have shown that carboxyl content can make a significant difference in final microparticle reagent sensitivity, specificity and stability. The multiple acid contents within the CM product line allows you to control these important parameters.

物理吸着だけでは十分な結合量を得られないリガンド（脂質やペプダイド等）の化学結合に適しています。　CM粒子の表面官能基の数値については我々はパーキングエリアで標示しています。　PAはカルボキシル基１残基当たりの表面積を表しており、対象の蛋白がどれだけ結合するかを知る上で非常に重要な概念です。　パーキングエリアの異なるタイプを数多く揃えておりますので、適切な選択により感度・特異性・安定性にバラエティを持たせることが出来ます。　（通常日本に在庫しておりませんので、納期等ご確認下さい。）

Acid Content Parking Area Properties
Low 80-120 Hydrophobic surface, more colloidally stable than plain polystrene
Medium 30-80 Hydorphobic and hydrophilic areas; good colloidal stability and good
covalent coupling
High 10-30 Hydrophilic surface; excellent colloidal stability; excellent covalent
coupling

Sera-MAG　Magnetic

When a magnetic force is applied, the particles are separated rapidly and completely from suspensions. Covalent coupling (of proteins, nucleic acids, etc.) to carboxyl groups on the surface is easily accomplished using our standard coupling technology.

ポリスチレンを核として表面にカプセル化されたマグネタイトをコーティングしたコア／シェル型の粒子です。　表面層にはカルボキシル基を含んでおります。　粒径分布がシャープで、酸・アルカリ（ｐH４−１０）にも安定、磁力に対する反応（EMU／ｇ＝３０）に優れています。　比重約1.5g／ｍｌ、高COOHの粒子が供給可能で、これらは化学結合に適しています。　（通常日本に在庫しておりませんので、納期等ご確認下さい。）

Color-Rich (Dyed Polystyrene)

These particles have been specifically designed and are most often used for diagnostic rapid assay (membrane based) applications.

○　1µ以下の粒子で、赤、青、黒、及び
　　蛍光色を揃えております。　

○　ご希望の色、粒径にも染色可能です。

（通常日本に在庫しておりませんので、納期等ご確認下さい。）

このページの先頭へ

用途及び応用例

１．医学分野

２．各種機器の標準物質として

ラテックス標準粒子の種類

材質 PS＝ポリスチレン
CM＝カルボキシル基変性 SAMP＝ポリスチレン＋ストレプトアビジン
MGSA＝磁性＋ストレプトアビジン　　　　 MGOL＝磁性＋オリゴ(ｄｔ)

１．　ポリスチレン（PS)標準粒子在庫表　(容量１５ｍｌ　１０％)

コード番号 粒径・材質　(µｍ　)　 標準偏差　(µｍ)　 測定方法　　　 製造メーカー　　　 価格
#18-9999 0.021 - PS 0.005 QELS マグスフェア \58,000.-
#18-9999 0.028 - PS 0.008 QELS マグスフェア \58,000.-
#18-9999 0.039 - PS 0.012 QELS マグスフェア \58,000.-
#18-9999 0.049 - PS 0.013 QELS マグスフェア \58,000.-
#18-9999 0.083 - PS 0.019 QELS セラダイン \58,000.-
#18-9999 0.112 - PS 0.0015 QELS セラダイン \58,000.-
#18-9999 0.115 - PS 0.019 QELS セラダイン \58,000.-
#18-9999 0.132 - PS N/A QELS セラダイン \58,000.-
#18-9999 0.204 - PS 0.00126 QELS セラダイン \58,000.-
#18-9999 0.258 - PS 0.0028 QELS セラダイン \58,000.-
#18-9999 0.308 - PS 0.0014 QELS セラダイン \58,000.-
#18-9999 0.429 - PS 0.0023 QELS セラダイン \58,000.-
#18-9999 0.474 - PS 0.0069 QELS ダウケミカル \58,000.-
#18-9999 0.642 - PS 0.0075 QELS ダウケミカル \69,000.-
#18-9999 0.855 - PS 0.101 QELS セラダイン \69,000.-
#18-9999 1.0 - PS 0.041 QELS マグスフェア \81,000.-
#18-9999 2.0 - PS 0.123 QELS マグスフェア \81,000.-
#18-9999 3.0 - PS 0.14 QELS マグスフェア \81,000.-
#18-9999 5.0 - PS 0.202 QELS マグスフェア \81,000.-
#18-9999 10.2 - PS 0.2 QELS マグスフェア \92,000.-
#18-9999 15.25 NA QELS マグスフェア \92,000.-
#18-9999 26.1 0.894 QELS マグスフェア \92,000.-

※　QELS＝コールターの光散乱法

※上記商品を標準在庫品としておりますが、万一在庫切れとなりました際は、近いサイズの粒径を勧める場合がございます。　尚、Polystyrene以外の商品は(Carboxylate-modified, Sera-MAG, Color-Rich)概ねメーカー在庫（アメリカ）になりますので、納品まで約30日程度要します。　15ml以外の容量として、サイズによって100mlの容量もございます。　お問い合わせ下さい。

○　注意事項

  1. ラテックス粒子は長時間にわたり静置した場合、粒子が容器の底面に沈殿したり或いは凝集したりすることがあります。　容器を手で振ることで充分再分離しますが、超音波洗浄装置やソニケーターを使用すればより効果的です。

  2. 粒子の表面はマイナスに荷電しておりますので、希釈の分散・安定剤にはアニオン系(例えば(Sodium　Lauryl　Sulfate)かノニオン系(例えばTritonX-100,　Tween　２０)の活性剤を使用してください。　カチオン系は粒子を不可逆的に凝固させますので使用しないで下さい。
  3. ULPはいろいろな用途に使用される為初期の重合時に使用された界面活性剤以外に余分な添加剤を加えておりません。　粒子溶液中の界面活性剤等を除去するには、イオン交換が適していますが他に遠心分離や透析の方法があります。
  4. ULPはバクテリア等による汚染を防げば室温で数年間安定に保存できます。　粒子凝固の原因となりますので凍結は避けてください。
  5. ULPは生理的には無害と考えられますが、人体に投与する医薬品には使用しないで下さい。

このページの先頭へ

応研商事株式会社
　 〒104-0061
　 東京都中央区銀座6-12-17
　 TEL:　03(3571)2879
　 FAX:　03(35726075

E-mail: info@okenshoji.co.jp
